Chave de Fluxo (Flow-Switch)
Para Sistemas Contra Incêndio
Modelo F-01 Sprink - Flux

APRESENTAÇÃO
O modelo F- 01 é uma opção de CHAVE de FLUXO para sistema contra incêndio, fabricada dento de normas específicas na ABNT/NBR. Foi projetada para sinalizar qualquer fluxo de água igual ou maior do que a descarga de um Sprinkler.

SISTEMA DE FUNCIONAMENTO
A palheta sofre um deslocamento quando há fluxo de água; por sua vez movimenta uma haste que aciona o "Micro-Switch". O retardador pneumático regulável (0 a 90 s), permite retardar o sinal emitido para que não haja alarme falso por turbulência da tubulação.

INSTALAÇÃO
A CHAVE de FLUXO Mod. F-01 pode ser instalada em tubulações horizontais ou verticais, observando sempre o sentido de fluxo e trechos retos mínimos de 300mm a montante ou jusante. Deve-se furar a tubulação de acordo com as dimensões da Tabela2, abaixo, e introduzir a palheta de nylon dobrada no furo (Tubo). Observar para que o anel de vedação em neoprene esteja bem assentado no tubo.

CARACTERÍSTICAS TÉCNICAS
Modelo F-01 (Sprink-Flux)
Tubulação de 01"a 08"
Pressão Máxima 10kgs/cm
Alimentação: até 220V CA 5A
até 220V CC 2,5A
Contados: 1 Micro-Switch Unipolar
Reversível Retardador Pneumático Regulável até 90 seg. Acabamentos:Pintura Eletrostática epox Pó

Chave de Fluxo Tipo Palheta Extensível (Water Flow-Switch)
Modelo AT - 2011
Para líquidos, com conexão tipo "MACHO" com diâmetro - Ø 1" BSPT

APLICAÇÃO
Amplamente utilizado pelos setores de ar condicionado, equipamentos para refrigeraço, sistemas de bombeamento na prevenção de incêncio, de resfriamento de máquinas, motores, fornos, bombeamento em geral, e ainda, em sistemas de controle de vazão de líquidos, a chave de fluxo é aplicada, como sensor para indicar a presença ou ausência, queda ou aumento de vazão no fluxo do líquido dentro de tubulação convencional (PVC, Ferro, Cobre e Inox) atuando sempre como um dispositivo complementar de segurança e proteção para ligar e ou desligar alarmes, motores, compressores, máquinas, bombas d’água, sinalização em painéis de controle, etc., ajundando a detectar eventuais problemas como por exempo: aquecimento indevido, quebra de correia, mancal, obstrução na tubulação, cavitação (formação de bolhas de vapor ou gás em líquidos), entre outros.

INDICAÇÃO
• Indicado para água natural, gelada, salmora, óleo ou qualquer líquido com viscosidade semelhante a água e que não possua elementos corrosivos ao latão e borracha nitrílica;
• O ATENÇÃO! - A CHAVE DE FLUXO NUNCA DEVE SER USADA COMO DISPOSITIVO ÚNICO DE SEGURANÇA E PROTENÇÃO. RECOMENDA-SE O USO DE OUTROS DISPOSITIVOS PARA TRABALHAREM EM CONJUNTO.

ESCRIÇÃO DE MATERIAIS E ESPECIFICACÕES TÉCNICAS E MECÂNICAS:
• Conexão em latão tipo “macho” de Ø 1” NPT;
• Caixa em nylon 6.0, sendo inadequado o uso ao tempo ou exposto a gases, vapores ou pós;
• Micro-chave reversível (SPDT-COM-NO-NC) com capacidade de 10 A (resistivo) - 1/2 HP-125/250 VAC e vida mecânica de 10.000.000 de ciclos e vida elétrica de 200.000 de ciclos (dados fornecidos pelo fabricante);
• Borne para ligação elétrica;
• 4 (quatro) palhetas em aço inóx austenítico;
• Sistema de selagem tipo “fole” em borracha nitrílica que suporta pressões de até 10 Kfg/cm2 (150) psi: (e temperaturas do fluído entre a máxima de 80ºC e a mínima de 0ºC);
• Ajustado na fábrica para vazões mínimas (aciona a partir de 20 LPM - litros por minuto - na tubulação de 1” Ø), permitindo detectar maiores velocidades de fluxo acima da mínima, girando parafuso de regulagem no sentido horário;
• Temperatura máxima de trabalho: até 60ºC;
• Vida mecânica: 20.000 ciclos;

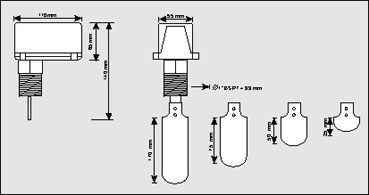

DESENHO DIMENSIONAL (medidas nominais)
