As válvulas de Segurança e Alívio, em todas as séries de fabricação, foram projetadas para proteger automaticamente equipamentos e instalações contra sobrepressões. Para assegurar confiabilidade em seu processo de fabricação, obedecem rigorosamente normas técnicas a que estão subordinadas.

Apresentam ainda:

• Vasta gama de aplicações em:
  • Ar, gases, vapor d'água e líquidos.
• Combinações de materiais e vedações, de modo a atender as mais exigentes, severas e variadas aplicações;
• Cuidadosamente testadas;
• Projetadas e fabricadas de modo a propiciar:
  • facilidade e simplicidade para seleção e dimensionamento;
  • robustez;
  • resistência a tensões provenientes da tubulação de descarga;
  • simplicidade e precisão para regulagens e ajustes;
  • alinhamento perfeito;
  • baixas distorções térmicas;
  • acabamento esmerado nas vedações;
  • máximo estanque;
  • intercambialidade de componentes;
  • facilidade para manutenção;
  • dispositivo para teste hidrostático;
  • permite máxima flexibilidade em sua utilização;
  • longa vida útil;
  • assistência técnica permanente;
  • um ano de garantia ;
  • menor prazo para entrega;
  • valores compatíveis com o que ofertamos.

DEFINIÇÕES SOBRE VÁLVULAS DE ALÍVIO E SEGURANÇA

Válvula de Segurança
É um dispositivo automático de alívio da pressão, acionado pela pressão estática à montante da válvula, e caracterizada por uma ação de disparo (pop), ou por abertura rápida. É usada para serviços com ar, vapor d'água e gases.

Válvula de Alívio:
É um dispositivo automático de alívio de pressão, acionado pela pressão estática à montante da válvula, cuja abertura é proporcional ao aumento de pressão, acima da pressão de abertura. É usada principalmente em aplicações com fluidos no estado líquido.

Válvula de Alívio e Segurança:
É um dispositivo automático de alívio de pressão, adequado para atuar tanto como uma válvula de segurança como de alívio, dependendo da aplicação

Válvula de Esfera Monobloco MGA é uma válvula de bloqueio de fluxo indicada para utilização em água, óleo ou gás com pressões que podem chegar até 56 bar (800 psi). Podendo também ser utilizada em vapor em pressões até 20,7 bar (300 psi).

Principais Características:

• Acionamento por apenas 1/4 de volta (90º) reduzindo o tempo de abertura e fechamento da válvula;
• Possui corpo em única peça com tampa roscada em uma das extremidades, o que minimiza pontos de fuga do fluido, oferecendo segurança absoluta com vedação estanque;
• Haste a prova de expulsão conforme BS 5351 oferecendo maior segurança quando em operação e manutenção da gaxeta;
• Vedações disponíveis em PTFE Puro e PTFE Reforçado;
  Extremidades disponíveis nas roscas BSP e NPT, não sendo indicadas para utilização com encaixe para solda;
• As válvulas monobloco não devem ser utilizadas no final de linha.

Válvula de Gaveta ANSI 150 Lbs

• Corpo e castelo aparafusado em aço carbono
  fundido ASTM A 216 WCB;
• Trim (superfície de vedação e haste) em aço inox AISI 410
  Trim em AISI 304 ou 316 ou c/ Stellite sob consulta
• Contravedação na haste para reengaxetamento
  com a válvula em serviço
• Construção:
  Projeto API 600 E ANSI 16.34;
  Face-a-face ANSI B 16.10
  Flanges ANSI B 16.5/MSS
  Ponta para solda (BW) ANSI B16.25
• Condições de Trabalho (sem choques):
  Vapor a 300ºC 140 Lbs/pol2
  Água, óleo e gás a 40ºC 280 Lbs/pol2
• Fabricação: DN de 2" a 12"

Válvula de Gaveta ANSI 300 Lbs

• Corpo e castelo aparafusado em aço carbono
  fundido ASTM A 216 WCB;
• Trim (superfície de vedação e haste) em aço inox AISI 410
  Trim em AISI 304 ou 316 ou c/ Stellite sob consulta
• Contravedação na haste para reengaxetamento
  com a válvula em serviço
• Construção:
  Projeto API 600 E ANSI 16.34;
  Face-a-face ANSI B 16.10
  Flanges ANSI B 16.5/MSS
  Ponta para solda (BW) ANSI B16.25
• Condições de Trabalho (sem choques):
  Vapor a 450ºC 300 Lbs/pol2
  Água, óleo e gás a 40ºC 700 Lbs/pol2
• Fabricação: DN de 2" a 8"

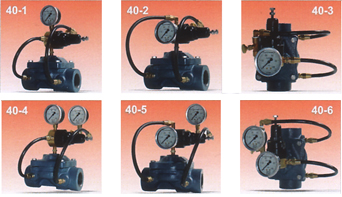

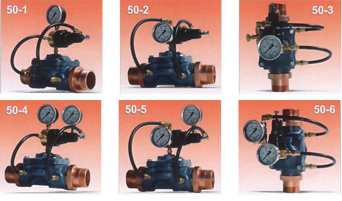

As Válvulas de Controle Séries 40 e 50, foram desenvolvidas especialmente para atenderem com precisão as determinações e exigências das normas ABNT HER 5626 e 7198 nas Instalações Prediais de Águas Fria e Quente.

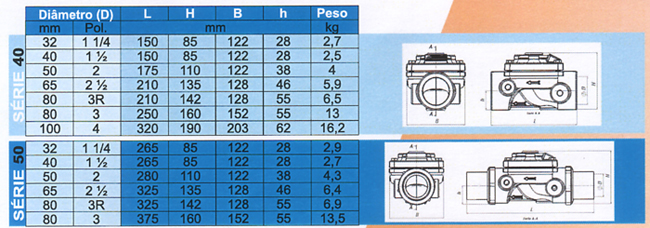

Constituídas de uma Válvula Hidráulica Básica do tipo Globo com desenho hidrodinâmico, possuem extremidades com rosca interna na Série400u Unidos, Tubetes e Filtro na Série 50.

Do tipo “Auto Operada hidraulicamente por Piloto Redutor Externo”, tem a função de reduzir uma pressão primária (montante), para uma pressão secundária desejada e ajustável de saída (jusante), mantendo a constante com o fluxo em estática, independente de variações na pressão de entrada (montante).

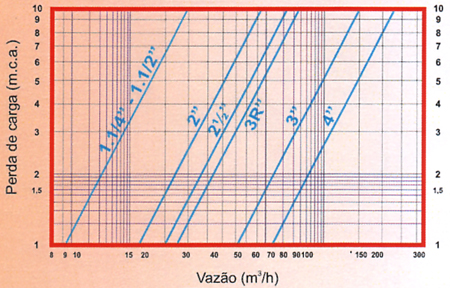

Montadas como Redutoras de Pressão com o Piloto Redutor instalado sobres Válvula Hidráulica Básica na função de regulador de pressão, através do seu parafuso de regulagem, após ajustado na pressão desejada na saída (jusante) obtida pela leitura no manômetro, detecta as variações (p) provocadas pela demanda de consumo na jusante e automaticamente sinaliza para que o Diafragma da Válvula Hidráulica Básica se movimente abrindo ou fechando de forma modulante, mantendo o fluxo de água na pressão previamente ajustada. proporcionando BAIXA PERDA DE CARGA (p). A sinalização do Piloso Redutor, também ocorre quando acontece o inverso ou seja, por sobrepressões ou Golpes de Aríete provocados por aparelhos devidos pelo sistema de redução.

Pelo seu funcionamento e desempenho verificados em campo, podemos assegurar que as Válvulas das Séries 40 e 50, uma vez instaladas em Edifícios, evitam e não provocam os indesejados Golpes de Aríete comumente provocados por VÁLVULAS DE AÇAO DIRETA.
