VÁLVULAS

SÉRIE 40

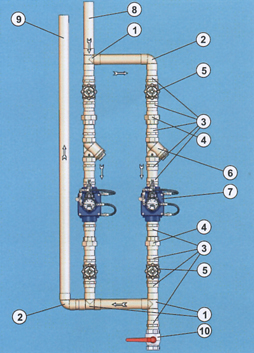

ESTAÇÃO REDUTORA DE PRESSÃO
INSTALAÇÃO NO SUBSOLO VERTICAL (ROSCA FÊMEA)

ESTAÇÃO EM COBRE
1- "Te" (3 un.)
2- Cotovelo (2 un.)
3- Conector macho (17 un.)
4- União (4 un.)
5- Registro gaveta/esfera (4 un.)
6- Filtro "Y" (2 un.)
7- Vávula de Controle Redutora de Pressão (VRP) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de Pressão reduzida (saída)
10- Registro gaveta/esfera p/dreno (opcional)



 ESTAÇÃO EM FERRO GALVANIZADO
1- "Te" FG (3 un.)
2- Cotovelo FG (2 un.)
3- Niple duplo FG (15 un.)
4- União FG (4 un.)
5- Registro gaveta/esfera (4 un.)
6- Filtro "Y" (2 un.)
7- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão reduzida (saída)
10- Registro gaveta/esfera p/dreno (opcional)

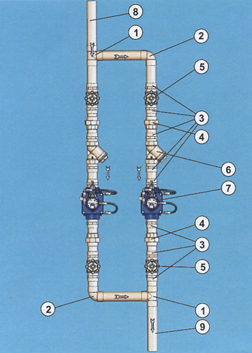

ESTAÇÃO REDUTORA DE PRESSÃO
INSTAÇÃO NO MEIO DO EDIFÍCIO VERTICAL (ROSCA FÊMEA)

ESTAÇÃO EM COBRE
1- "Te" (2 un.)
2- Cotovelo (2 un.)
3- Conector macho (16 un.)
4- União (4 un.)
5- Registro gaveta/esfera (4 un.)
6- Filtro "Y" (2 un.)
7- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão reduzida (saída)

 ESTAÇÃO EM FERRO GALVANIZADO
1- "Te" FG (2 un.)
2- Cotovelo FG (2 un.)
3- Niple duplo FG (14 un.)
4- União FG (4 un.)
5- Registro gaveta/esfera (4 un.)
6- Filtro "Y" (2 un.)
7- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão reduzida (saída)

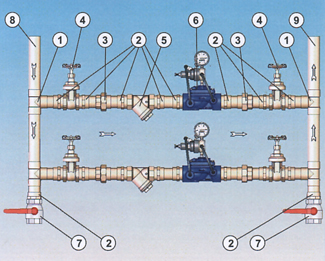

ESTAÇÃO REDUTORA DE PRESSÃO
INSTALAÇÃO NO SUBSOLO HORIZONTAL (ROSCA FÊMEA)
ESTAÇÃO EM COBRE
1- "Te" (4 un.)
2- Conector macho (18 un.)
3- União (4 un.)
4- Registro gaveta (4 un.)
5- Filtro "Y" (2 un.)
6- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
7- Registro gaveta/esfera p/dreno (opcional) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão controlada (saída)
 ESTAÇÃO EM FERRO GALVANIZADO
1- "Te" FG (4 un.)
2- Niple duplo FG (16 un.)
3- União FG (4 un.)
4- Registro gaveta/esfera (4 un.)
5- Filtro "Y" (2 un.)
6- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
7- Registro gaveta/esfera p/dreno (opcional) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão reduzida (saída)

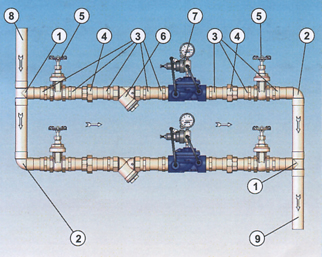

ESTAÇÃO REDUTORA DE PRESSÃO
INSTALAÇÃO NO MEIO DO EDIFÍCIO HORIZONTAL (ROSCA FÊMEA)
ESTAÇÃO EM COBRE
1- "Te" (2 un.)
2- Cotovelo (2 un.)
3- Conector macho (16 un.)
4- União (4 un.)
5- Registro gaveta/esfera (4 un.)
6- Filtro "Y" (2 un.)
7- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão reduzida (saída)
 ESTAÇÃO EM FERRO GALVANIZADO
1- "Te" FG (2 un.)
2- Cotovelo FG (2 un.)
3- Niple duplo FG (14 un.)
4- União FG (4 un.)
5- Registro gaveta/esfera (4 un.)
6- Filtro "Y" (2 un.)
7- Válvula de Controle Redutora de Pressão (VRP) (2 un.)
8- Rede de alta pressão (entrada)
9- Rede de pressão reduzida (saída)
